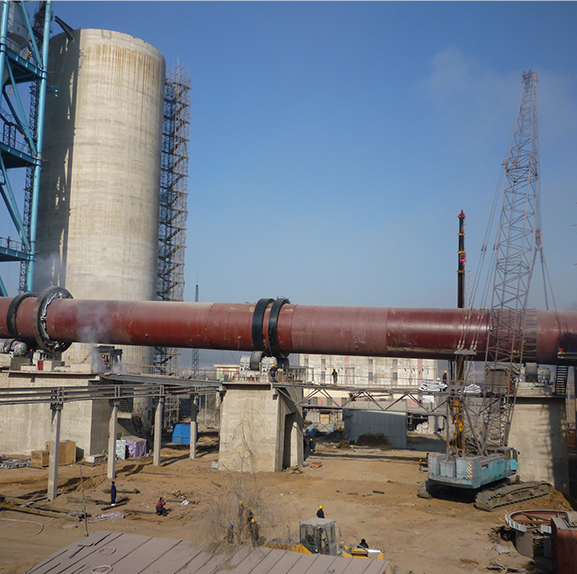

回轉窯
【產品參數】
單機產量：
0.9-42t/h
直徑范圍：
1.4-3.2m
電機功率：
1.8-125KW
【適用物料】
按處理物料不同可分為水泥窯、冶金化工窯和石灰窯、濕法回轉窯、干法回轉窯。其他還有冶金回轉窯，氧化鋅回轉窯，石灰回轉窯，陶粒砂回轉窯等。
正品保障
質量保障，提供發票
無憂服務
三包保障，線下服務
省錢放心
價格實惠，買的放心
物流上門
品牌物流，多快好省
適用領域
廣泛應用于建材、冶金、化工、環保等生產行業中。
礦山設備
礦山破碎生產線的合理布置關系著整個石料生產線的生產效率。常用的破碎機設備有顎式破碎機、反擊式破碎機、沖擊式破碎機、圓錐式破碎機等……
建筑領域
較適宜建筑垃圾處理的破碎機設備是一種叫做破碎篩分聯合一體化的設備：固定式破碎篩分站、輪胎式移動破碎篩分站和履帶式破碎篩分站等……
固體廢棄物
該領域主要是利用破碎、粉磨工具對固體廢棄物施力而將其粉碎，所得產物根據粒度的不同，利用不同篩孔尺寸的篩子將物料進行粗細分離的過程。
煤炭化工
無論原煤的初加工，還是在選煤過程中，破碎作業都是非常關鍵的一環，它直接影響著煤炭的銷售和后續加工過程的投資，直接關系到煤炭企業的經濟效益。
突出優勢
佰辰機械用心鑄造產品，傾力奉獻社會。我們不僅重視科技的完善，更注重設備的性和安定性，我們綜合全面考慮，將設備綜合性能做到好。
回轉窯動態平衡中的回轉窯窯皮普遍均勻平整粗糙，物料翻滾移動順暢、平緩，料層均勻穩定，熟料質量提高。
鏟除厚回轉窯窯皮和回轉窯窯圈，擴大回轉窯的有效截面積，水泥熟料產能普遍提高10%以上，回轉窯運轉率提高10%以上。
使用時回轉窯不停產、不改變現有的操作工藝參數、不耗費任何材料，綜合經濟效益顯著提高。
熱窯處理清掉結圈，人員、設備都在外部，不受回轉窯高溫的危害，對髙溫大粉塵環境適應性好，即是結圈垮塌人員設備也無危險。
有效遏制回轉窯紅窯、回轉窯結大小球結蛋事故，回轉窯窯襯和軸瓦、電機、回轉窯筒體得到有效保護，顯著延長使用壽命。
沖擊功大,處理回轉窯結圈事故速度快，數十分鐘快速清掉窯內結圈。
本機具有多種功能，即可預防有效清掉結圈，也可擊碎窯內結大小蛋球。
工作原理

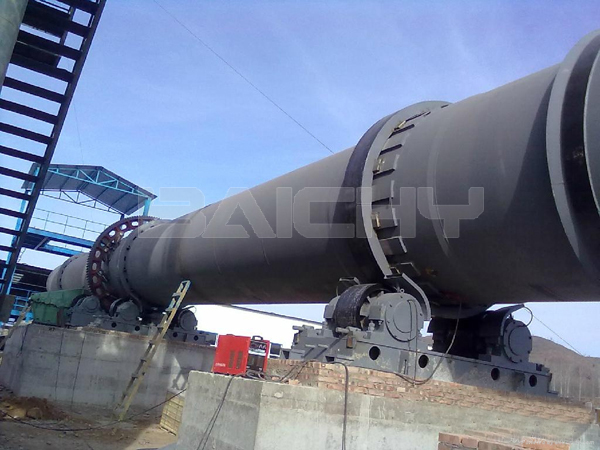

回轉窯的筒體由鋼板卷制而成，筒體內鑲砌耐火襯，且與水平線成規定的斜度，由3個輪帶支承在各擋支承裝置上，在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈，其下有一個小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。物料從窯尾（筒體的高端）進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向（從高端向低端）移動，繼續完成其工藝過程，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換沖擊式破碎機后，由窯尾導出。本設計不含燃料的燃燒器。
技術參數
| 規格型號 | Φ2.8/2.5×44 | Φ3×48 | Φ3.2×50 | Φ3.2×50 | Φ3.3×50 | Φ3.3×54 | ||
|---|---|---|---|---|---|---|---|---|
| 生產能力(t/d) | 300 | 700 | 1000 | 1200 | 1200 | 1500-1800 | ||
| 窯體斜度(%) | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | ||
| 支撐數(pc) | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 擋輪形式 | 機械 | 機械或液壓 | 機械或液壓 | 液壓 | 液壓 | 液壓 | ||
| 窯體轉速 | 主傳動(r/min) | 0.445-2.22 | 0.676-3.38 | 0.36-3.57 | 0.4-4.07 | 0.36-3.57 | 0.39-3.9 | |
| 輔助傳動(r/h) | 4.75 | 9.36 | 6.5 | 6.5 | 5.61 | 7.66 | ||
| 主傳動 | 電動機 | 型號 | ZSN4-225-21 | ZSN4-280-091B | ZSN4-280-091B | ZSN4-280-091B | ZSN4-280-11B | ZSN4-315-092 |
| 功率(kw) | 55 | 160 | 160 | 160 | 190 | 220 | ||
| 調速范圍(r/min) | -1500 | -1500 | -1500 | -1500 | -1500 | -1500 | ||
| 減速機 | 電壓(v) | 440 | 440 | 440 | 440 | 440 | 440 | |
| 型號 | ZS145-1-l | ZS145-1-l | ZSY450-40-V | ZSY450-40-V | ZSY450-40-V | NZS995-28VIBL | ||
| 總速比 | 49.63 | 40 | 40 | 40 | 40 | 28 | ||
| 測速發動機 | 功率(kw) | 22 | 22 | 22 | 22 | 22 | 22 | |
| 測速范圍(r/min) | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | ||
| 電壓(v) | 110 | 110 | 110 | 110 | 110 | 110 | ||
| 輔助傳動 | 電動機 | 型號 | Y122M-4 | Y160M-4B | Y160M-4B | Y160M-4B | Y160M-4B | Y220L1-6 |
| 功率(kw) | 4 | 15 | 11 | 11 | 15 | 18.5 | ||
| 調整范圍(r/min) | 1440 | 1460 | 1460 | 1460 | 1460 | 970 | ||
| 電壓(v) | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 減速機 | 型號 | ZL35-16 | ZL35-7-l | ZSY160-31.5 | ZSY355-31.5 | ZSY160-31.5 | ZSY355-31.5 | |
| 總速比 | 40.44 | 31.5 | 31.5 | 31.5 | 31.5 | 45 | ||
| 規格型號 | Φ3.5×54 | Φ4×60 | Φ4.6×64 | Φ4.8×74 | Φ5×74 | Φ5.6×87 | Φ6×95 | ||
|---|---|---|---|---|---|---|---|---|---|
| 生產能力(t/d) | 1500-1800 | 2500 | 3500 | 5000 | 6000 | 8000 | 10000 | ||
| 窯體斜度(%) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 支撐數(pc) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 擋輪形式 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | 液壓 | ||
| 窯體轉速 | 主傳動(r/min) | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | 0.35-4 | MAX5 | MAX5 | |
| 輔助傳動(r/h) | 7.66 | 8.2 | 7.93 | 8.52 | 7.68 | 8.7 | 9.3 | ||
| 主傳動 | 電動機 | 型號 | ZSN4-315-092 | ZSN4-355-092 | ZSN4-355-12 | ZSN-400-092 | ZSN4-450-096B | ZSN-280-097B | ZSN-280-098B |
| 功率(kw) | 220 | 315 | 400 | 630 | 710 | 800 | 950C×2 | ||
| 調速范圍(r/min) | -1000 | -1000 | 100-1000 | 1500 | 87.5-1000 | 100-1000 | 100-1000 | ||
| 減速機 | 電壓(v) | 440 | 440 | 440 | 660 | 660 | 660 | 660 | |
| 型號 | NZS995-1-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | JH710C-SW305-40 | JH800C-28 | JH900C-SW305-25 | JH900C-SW305-28 | ||
| 總速比 | 28 | 22.4 | 31.5 | 42.226 | 26.812 | 23.901 | 26.616 | ||
| 測速發動機 | 功率(kw) | 22 | 22 | 22 | 22 | 22 | 22 | 22 | |
| 測速范圍(r/min) | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | ||
| 電壓(v) | 110 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| 輔助傳動 | 電動機 | 型號 | Y200L1-6 | Y180L-4 | Y200L-4 | Y250M-4 | Y250M-4 | Y280M-4 | Y315M1-4 |
| 功率(kw) | 18.5 | 22 | 30 | 55 | 55 | 90 | 132 | ||
| 調整范圍(r/min) | 970 | 1470 | 1470 | 1480 | 1480 | 1480 | 1490 | ||
| 電壓(v) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 減速機 | 型號 | ZSY355 | YNS440-45II4 | YNS497-45ZC | JH220C-SW302-28 | JH280C-45 | ZSY400C-45 | ZSY450-35.5-l | |
| 總速比 | 45 | 45 | 45 | 28 | 45 | 31.5 | 35.795 | ||
